【技术分享】远程透传网关-单网口快速实现汇川 H5U-1614MTD-A8 PLC程序远程上下载

单网口 双网口

准备工作

• 一台汇川 H5U-1614MTD-A8 PLC及其编程软件

• 一台可联网操作的电脑

• 一台单网口的远程透传网关及博达远程透传配置工具

• 网线一条，用于实现网络连接和连接PLC

• 一张4G卡或WIFI天线实现通讯(使用4G联网则插入4G SIM卡，WIFI联网则将WIFI天线插入USB口）

博达透传工具电脑端下载链接：点此下载工具包（若已下载请忽略）

第一步 接线通电步骤

1. 将网关通电，用一条网线将网关和电脑进行连接；

仅WIFI联网、有线联网需使用网线连接电脑进行配置，4G联网通电插卡即可

第二步 下载网关透传工具

1. 博达透传工具电脑端下载链接：点此下载工具包（若已下载请忽略）

2. 双击打开网关透传工具，输入厂家提供的账号密码进行登录



第三步 配置联网方式

注：根据所需的联网方式去选择对应的配置，切换联网方式后需重新配置

4G联网：

出厂默认设置，只需先按照下方示意图正确插入4G物联网卡以及4G天线，无需进行任何配置

插卡完成后即可进入第四步：远传透传配置

WIFI联网：

1. 确认网关已通过网线连接至电脑；

2. 将WIFI 天线插入网关的USB口进行连接；

2. 在网关透传工具中选择本地配置，点击搜卖当前电脑已连接的网关，在列表处找到并选择该款网关；

3. 选中WIFI，搜索附近热点并输入密码，点击测试WIFI，测试是否可以连接成功；



   4. 在联网方式中选择WIFI联网，提交配置后重启网关即可



有线联网：

1. 确认网关已通过网线连接至电脑；

2. 在网关透传工具中选择本地配置，点击搜卖当前电脑已连接的网关，在列表处找到并选择该款网关；

3. 选中WAN/LAN，网口类型选择WAN，并选择静态设置IP；

4. 再根据现场的路由器设置地址信息



5. 在联网方式中选择有线联网，提交配置后重启网关即可

第四步 远程透传配置步骤

需注意：网关IP与PLC/触摸屏同网段

1. 选中该款网关，选择网络透传协议；
2. 点击连接网关按钮即可完成远程透传

第五步 PLC编程软件配置步骤

1. 电脑下载并打开PLC编程软件；

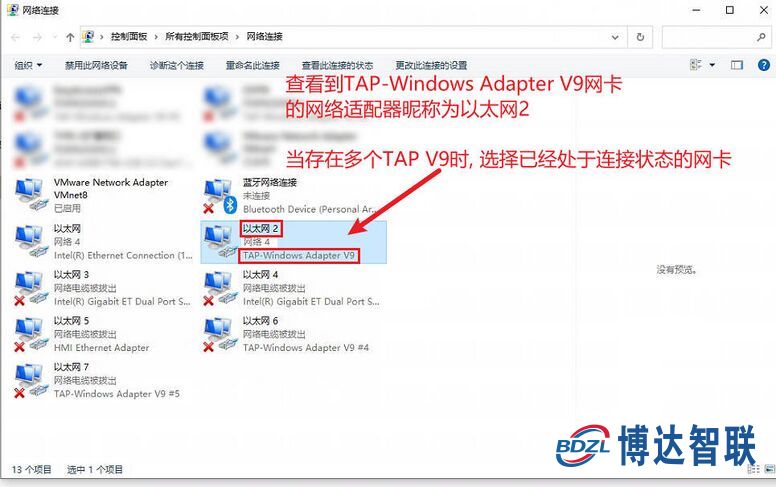

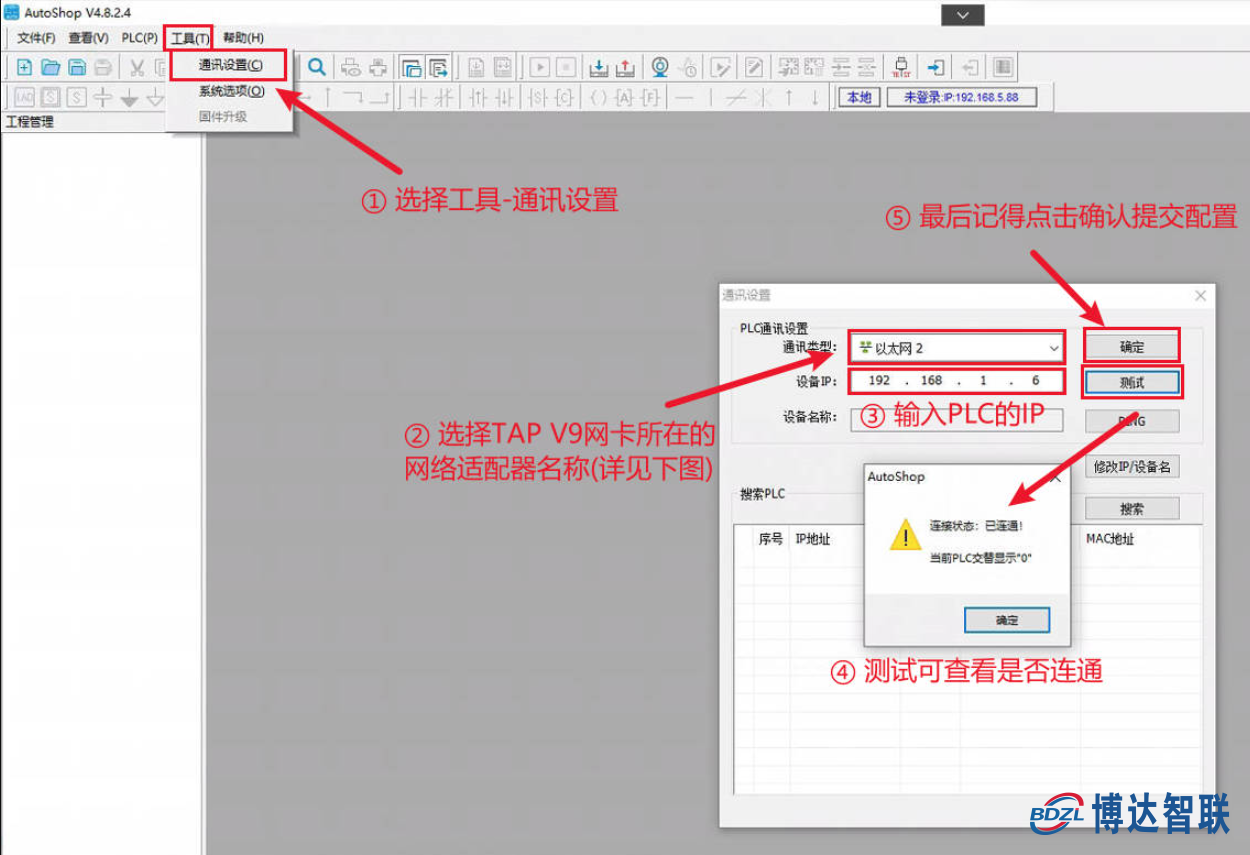

2. 点击工具中的通讯配置，在弹框中选择TAP V9网卡所在的网络适配器名称（适配器名称见文章尾图）

3. 再输入PLC的IP地址，点击测试查看时候连通，最后点击确认提交配置即可
