【技术分享】远程透传网关-单网口快速实现三菱 FX3C/FX3U PLC程序远程上下载

单网口 双网口

• 全篇图文以及视频以FX3U作为实例，FX3C其操作为一致

准备工作

• 一台三菱FX3C或FX3U PLC及其编程软件

• 一台可联网操作的电脑

• 一台单网口的远程透传网关及博达远程透传配置工具

• 网线一条，用于实现网络连接和连接PLC

• 一根232转换线、9针串口头及连接线

• 一张4G卡或WIFI天线实现通讯(使用4G联网则插入4G SIM卡，WIFI联网则将WIFI天线插入USB口）

第一步 接线步骤

1. 将网关通电，用网线将网关和电脑进行连接；

仅WIFI联网、有线联网需使用网线连接电脑进行配置，4G联网通电插卡即可

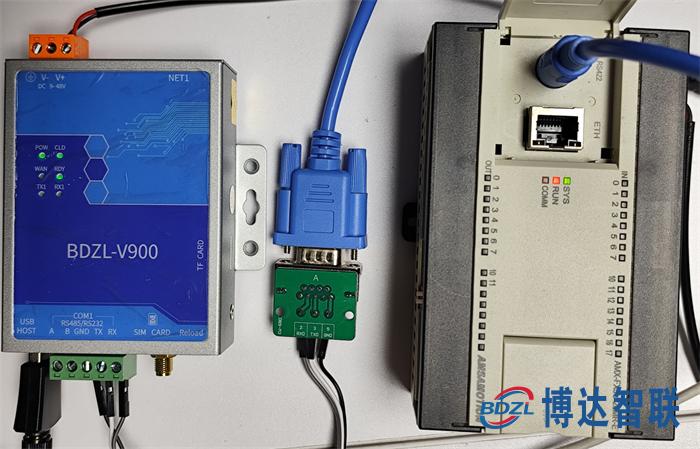

1. 将9针串口头连接至232转换线，232转换线的圆口插入PLC中，再将9针串口头的连接线连接网关对应的COM口（无法连接成功可尝试反接）

如图所示：9针串口头的TX接接网关上的TX，RX接网关上的RX，GND地接网关上的GND

注：如果不是使用转换线， 则一般为RX接网关TX， TX接网关RX，GND地接网关GND

第二步 下载网关透传工具

1. 博达透传工具电脑端下载链接：点此下载工具包（若已下载请忽略）

2. 双击打开网关透传工具，输入厂家提供的账号密码进行登录



第三步 配置联网方式

注：根据所需的联网方式去选择对应的配置，切换联网方式后需重新配置

4G联网：

1. 需先按照下方示意图正确插入4G物联网卡以及4G天线

插卡完成后即可进入第四步：远传透传配置

WIFI联网：

1. 确认网关是否通过网线连接至电脑；

2. 将WIFI 天线插入网关的USB口进行连接；

2. 在网关透传工具中选择本地配置，点击搜卖当前电脑已连接的网关，在列表处找到并选择该款网关；

3. 选中WIFI，搜索附近热点并输入密码，点击测试WIFI，测试是否可以连接成功；



4. 在联网方式中选择WIFI联网，提交配置后重启网关即可

有线联网：

1. 确认网关是否通过网线连接至电脑；

2. 在网关透传工具中选择本地配置，点击搜卖当前电脑已连接的网关，在列表处找到并选择该款网关；

3. 选中WAN/LAN，网口类型选择WAN，并自动获取IP；



4. 在联网方式中选择有线联网，提交配置后重启网关即可

第四步 网关配置工具步骤

1. 选中本款网关，协议处选择串口透传；
2. 在串口配置处选择参数，一般默认为9600/E/7/1，虚拟串口选择自动生成，并记住生成后的串口号，最后启动远传即可。

第五步 PLC编程软件配置步骤

1. 电脑下载并打开PLC编程软件，新建工程选择该款PLC型号；

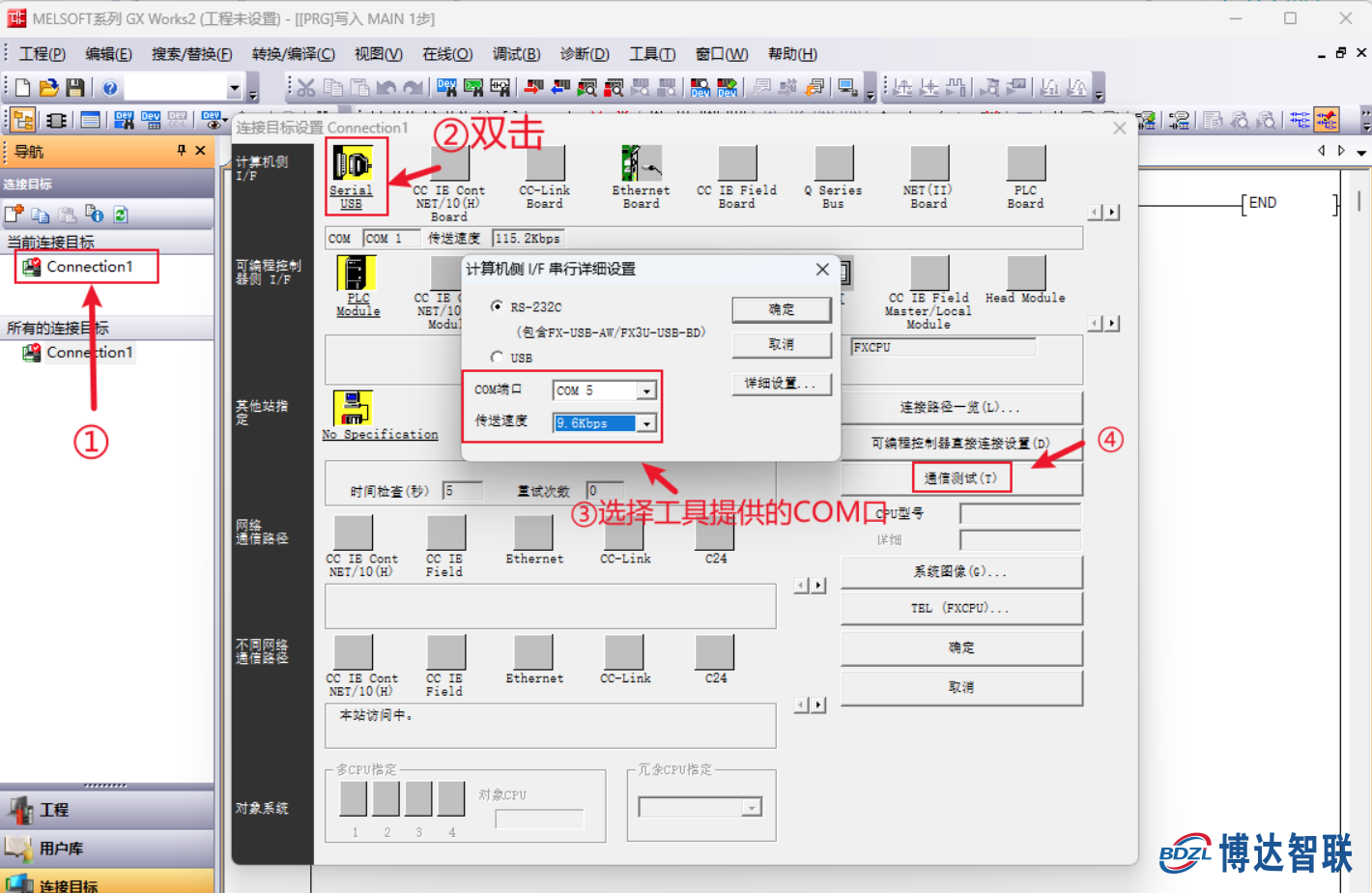

2. 确认后选择连接目标，双击选择计算机侧为Serial USB；
3. 选择与透传工具上一致的虚拟串口以及波特率， 详细设置可配置校验位停止位等，确认后进行通信测试即可

第六步 程序远程上下载/监控步骤

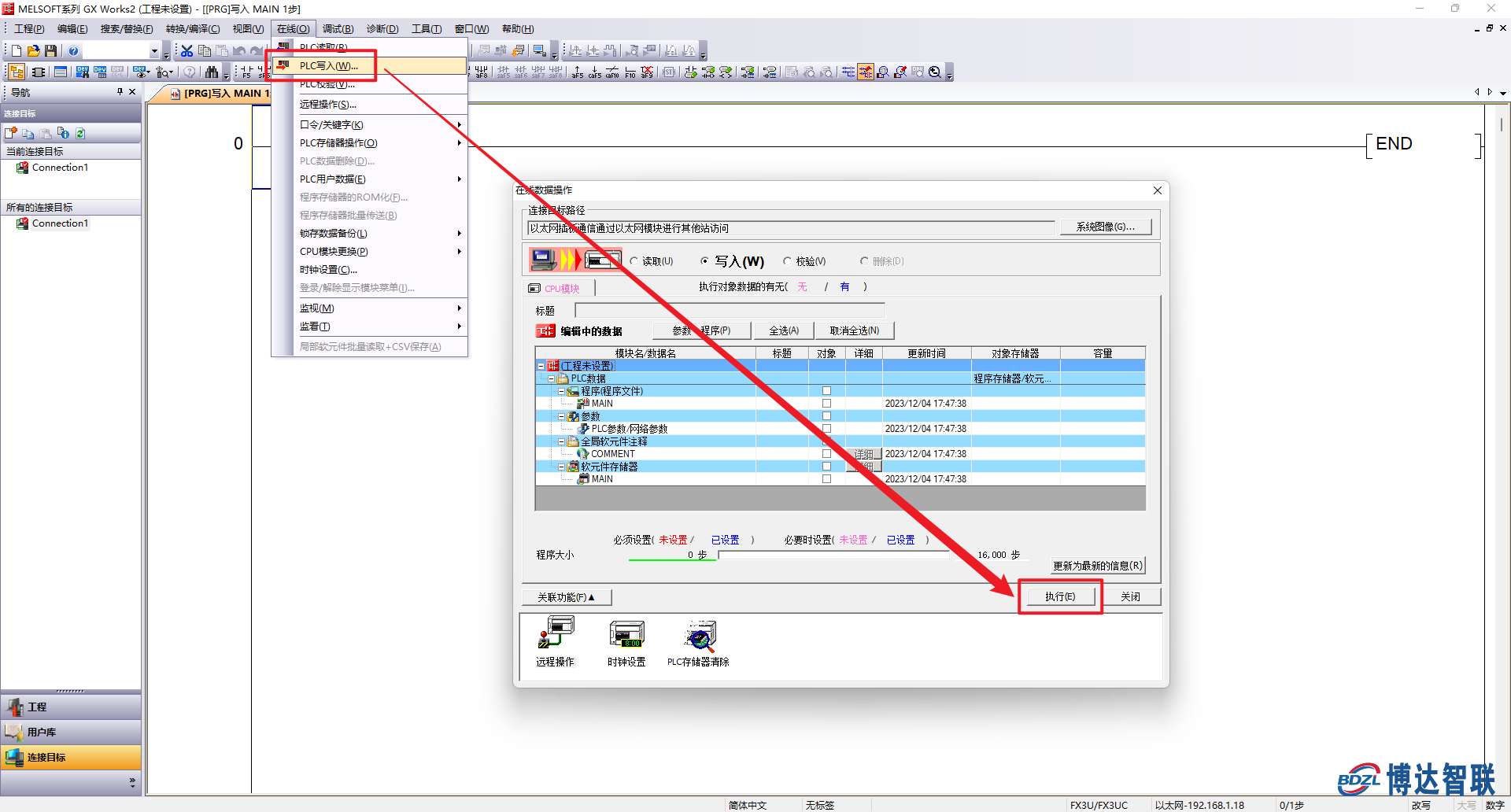

1. 点击在线，选择PLC写入，远程将程序下载至PLC

2. 点击PLC读取，远程将PLC程序上传至电脑

3. 点击图中的在线-监视开启监视模式，实现远程实时监控PLC的运行状态
