【技术分享】远程透传网关-双网口快速实现其他串口PLC程序远程上下载
准备工作
一台其他串口PLC及其编程软件
一台可联网操作的电脑
一台双网口的远程透传网关及博达远程透传配置工具
网线两条，用于实现网络连接及连接PLC
一根232转换线、232转换头及连接线
一张4G卡或WIFI天线实现通讯(使用4G联网则插入4G SIM卡，WIFI联网则将WIFI天线插入USB口）
博达透传工具电脑端下载链接：点此下载工具包（若已下载请忽略）
第一步 接线步骤

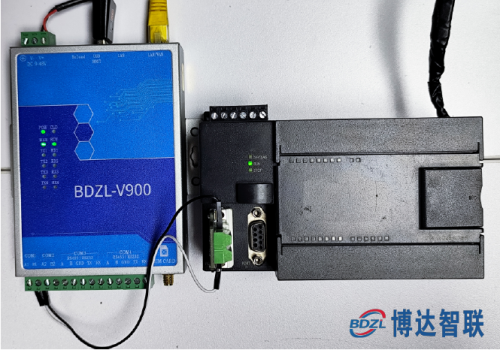

将网关通电，用网线将网关和电脑进行连接；
仅WIFI联网、有线联网需使用网线连接电脑进行配置，4G联网通电插卡即可
注：有线网络、WIFI联网的网线需要连接在LNA/WAN 口，LAN 口用于连接 PLC

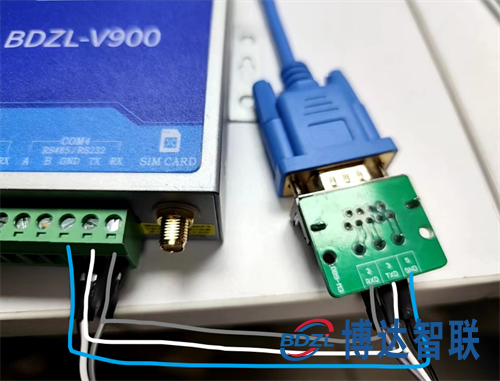

将232转换头连接至232转换线，232转换线的圆口插入PLC中，再使用连接线连接网关对应的COM口（无法连接成功可尝试反接）
如图所示：232转换头的TX接接网关上的TX，RX接网关上的RX，GND地接网关上的GND
注：如果不是使用转换线， 则一般为RX接网关TX， TX接网关RX，GND地接网关GND
第二步 下载网关透传工具
博达透传工具电脑端下载链接：点此下载工具包（若已下载请忽略）
双击打开网关透传工具，输入厂家提供的账号密码进行登录
第三步 配置联网方式
注：根据所需的联网方式去选择对应的配置
4G联网：
出厂默认设置，只需按照下方示意图正确插入，无需进行任何配置
插卡完成后即可进入第四步：远传透传配置
WIFI联网：
确认网关是否通过网线连接至电脑；
将WIFI 天线插入网关的USB口进行连接
- 在网关透传工具中选择本地配置，点击搜卖当前电脑已连接的网关，在列表处找到并选择该款网关；
- 选中WIFI，搜索附近热点并输入密码，点击测试WIFI，测试是否可以连接成功；
- 在联网方式中选择WIFI联网，提交配置后重启网关即可
有线联网：
确认网关是否通过网线连接至电脑；
在网关透传工具中选择本地配置，点击搜卖当前电脑已连接的网关，在列表处找到并选择该款网关；
选中WAN/LAN，网口类型选择WAN，并自动获取IP；
在联网方式中选择有线联网，提交配置后重启网关即可
第四步 网关配置工具步骤
选中本款网关，协议处选择串口透传；
在串口配置处选择参数，一般默认为9600/E/7/1，虚拟串口选择自动生成，并记住生成后的虚拟串口，最后启动远传即可。
第五步 PLC编程软件配置步骤
本篇文章不包含PLC编程软件，您可根据 PLC编程软件提供的操作教程自行配置，也可通过群聊或咨询博达智联相关人员提供帮助
