【技术分享】远程透传网关-单网口快速实现昆仑通态触摸屏程序远程上下载

单网口 双网口

准备工作

• 一台昆仑通态触摸屏及其编程软件

• 一台可联网操作的电脑

• 一台单网口的远程透传网关及博达远程透传配置工具

• 网线一条，用于实现网络连接和连接PLC

• 一张4G卡或WIFI天线实现通讯(使用4G联网则插入4G SIM卡，WIFI联网则将WIFI天线插入USB口）

博达透传工具电脑端下载链接：点此下载工具包（若已下载请忽略）

若使用的是4G版，通电后可直接跳过静态IP的配置，直接进入第二步

第一步 配置静态IP

1. 将网关通电，用一条网线将网关和电脑进行连接；

仅WIFI联网、有线联网需使用网线连接电脑进行配置，4G联网通电插卡即可

2. 打开控制面板选择与网关相连接的以太网口，在弹框的属性中选择Internet协议版本4(TCP/IPV4)，再进入属性里按照图中的IP地址输入静态IP进行配置

注：初次配置静态IP时才可按图中输入

3. 在浏览器输入 http://192.168.1.233 后进行登录

注：默认账号：admin 默认密码：123456

第二步 配置联网方式

注：根据所需的联网方式去选择对应的配置，切换联网方式后需重新配置

4G联网：

需先按照下方示意图正确插入4G物联网卡以及4G天线

插卡完成后即可进入第三步：远传透传配置工具步骤

WIFI联网：

1. 确认网关已通过网线连接至电脑；
2. 将WIFI 天线插入网关的USB口进行连接；

2. 直接搜寻附近热点选择连接后输入密码；
3. 点击测试WIFI，测试是否可以连接成功；
4. 在联网方式中选择WIFI联网，提交配置后重启网关即可

有线联网：

1. 确认网关已通过网线连接至电脑；

2. 网络配置中选择WAN/LAN，网口类型选择WAN，再自动获取IP；

3. 在联网方式中选择有线联网，提交配置后重启网关即可

第三步 远程透传配置工具步骤

1. 博达透传工具电脑端下载链接：点此下载工具包（若已下载请忽略）

2. 双击打开远程透传工具，输入厂家提供的账号密码进行登录



3. 选择网络透传协议后点击连接网关按钮即可完成远程透传

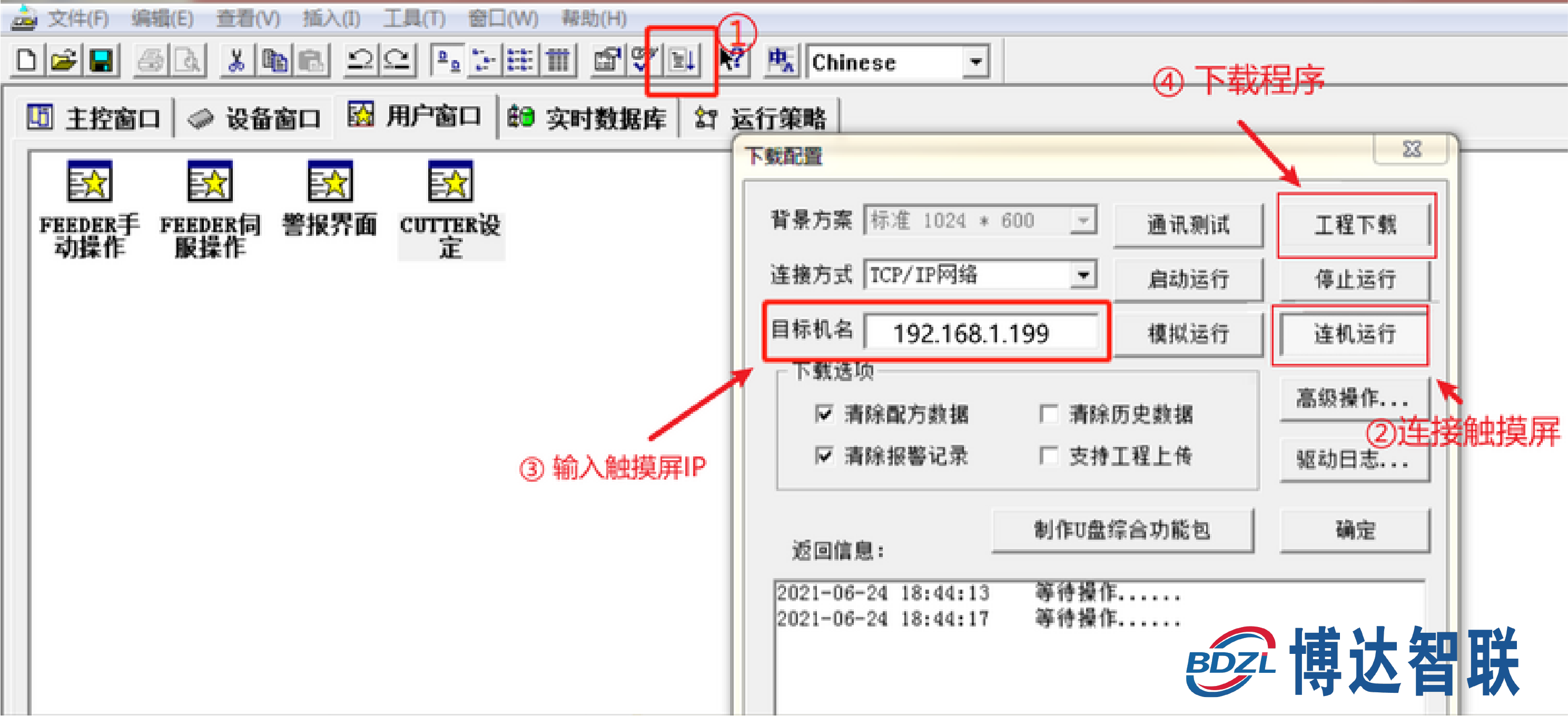

第四步 触摸屏编程软件配置步骤

1. 电脑下载并打开触摸屏编程软件；

2. 选择标签栏下载配置后，点击连机运行进行连接触摸屏；

3. 在目标机名处输入触摸屏IP，最后点击工程下载完成下载程序即可



常见问题

点击跳转-Q&A
